Стандарт оснащения рентгенологии
- Определите перечень исследований
- Проверьте проект защиты
- Согласуйте электрическую мощность
- Рассчитайте цифровой архив
- Зафиксируйте состав поставки
Стандарт оснащения рентгенологического отделения формируется не только вокруг основного аппарата. Для полноценной работы необходимы средства позиционирования пациентов, цифровые рабочие станции, серверное оборудование, защитные изделия, дозиметрия и инженерные системы помещения. При подборе важно учитывать назначение каждого кабинета. Оборудование для общей рентгенографии, флюорографии, маммографии, компьютерной томографии и мобильных исследований различается по конструкции, производительности и требованиям к размещению.
Структура подразделения
До подготовки спецификации определяют, какие исследования будет выполнять медицинская организация. От этого зависят типы аппаратов, площадь помещений и состав вспомогательной техники. В структуру могут входить:
- Кабинет общей рентгенографии. Предназначен для исследований костной системы, органов грудной клетки и других анатомических областей.
- Флюорографический кабинет. Используется преимущественно для исследований органов грудной клетки и профилактических обследований.
- Маммографический кабинет. Оснащается специализированной системой для исследования молочных желёз.
- Кабинет компьютерной томографии. Включает томограф, рабочие станции, средства введения контрастного вещества и оборудование для наблюдения за пациентом.
- Кабинет рентгеноскопии. Позволяет получать изображения в реальном времени и выполнять предусмотренные диагностические процедуры.
- Зона описания исследований. Здесь размещают рабочие места врачей-рентгенологов с диагностическими мониторами.
- Серверное помещение. Предназначено для хранения изображений и работы информационных систем.
Количество кабинетов определяют по потоку пациентов и режиму работы. При высокой нагрузке одного аппарата может быть недостаточно, даже если он формально обеспечивает необходимый перечень исследований.
Основное рентгеновское оборудование
Центральным элементом кабинета является диагностическая система. Её тип выбирают по задачам подразделения и планируемому объёму исследований. В оснащение могут входить:

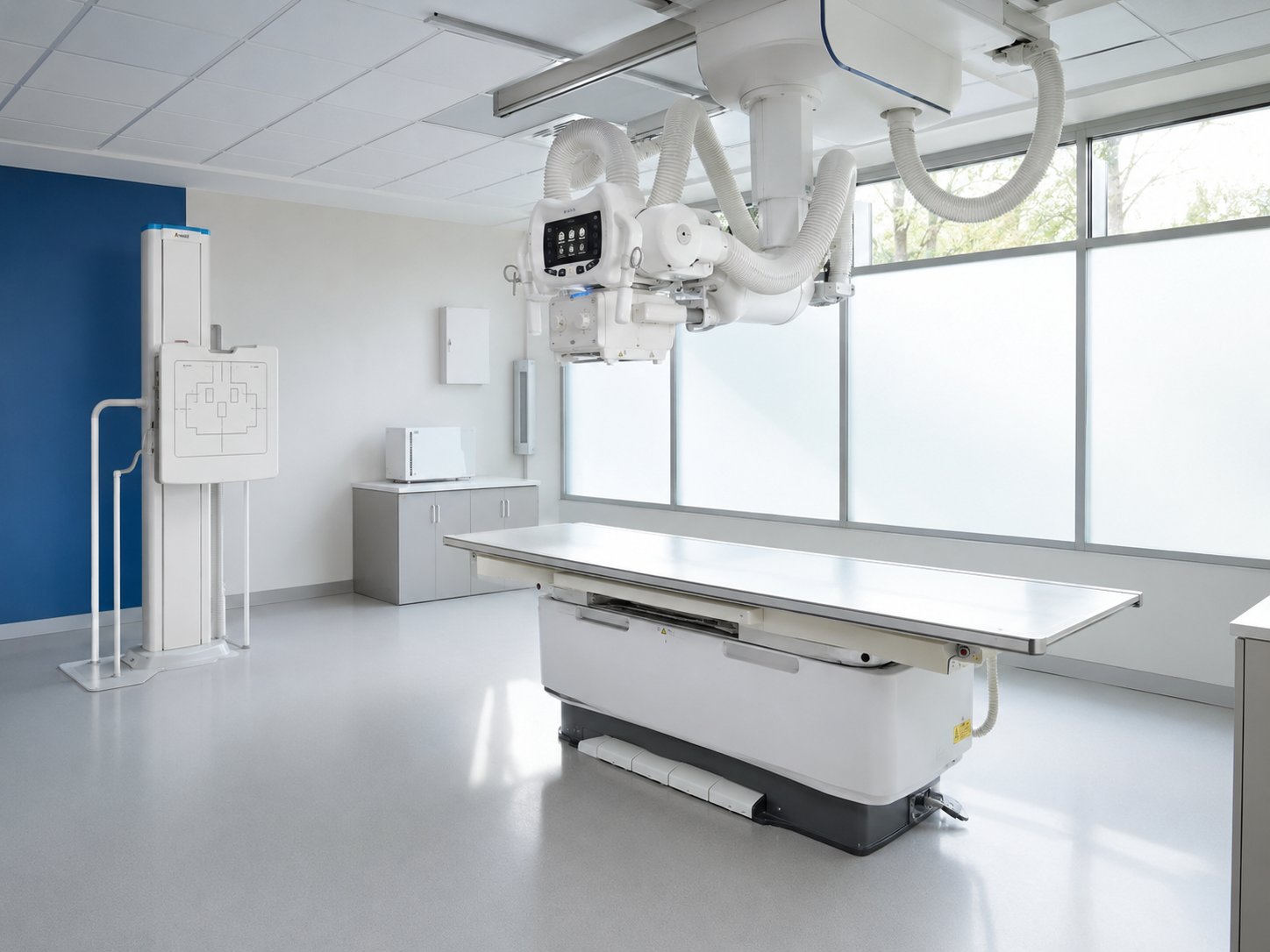

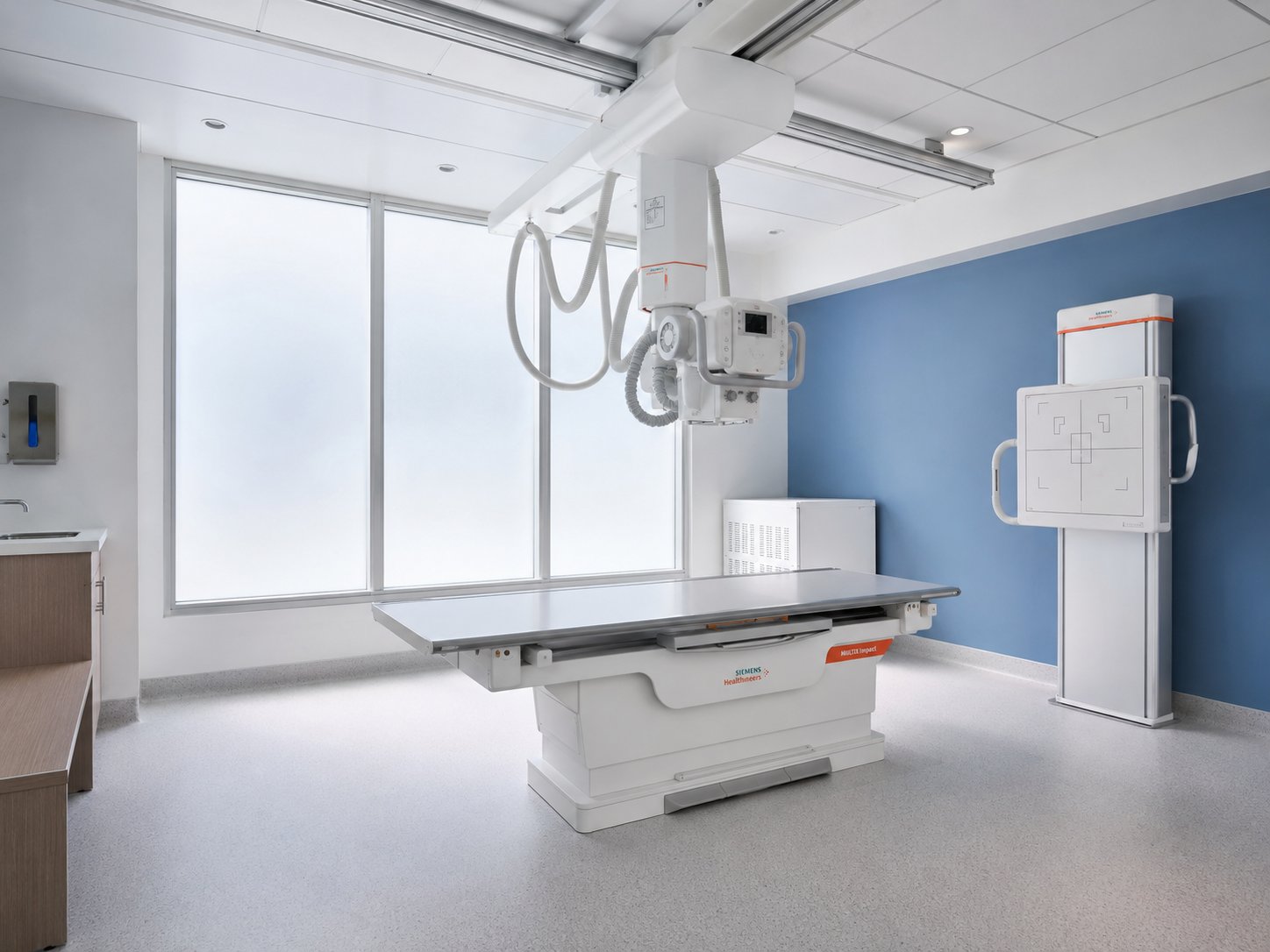

- Стационарный рентгенографический аппарат. Используется для выполнения исследований в положении стоя, сидя или лёжа.

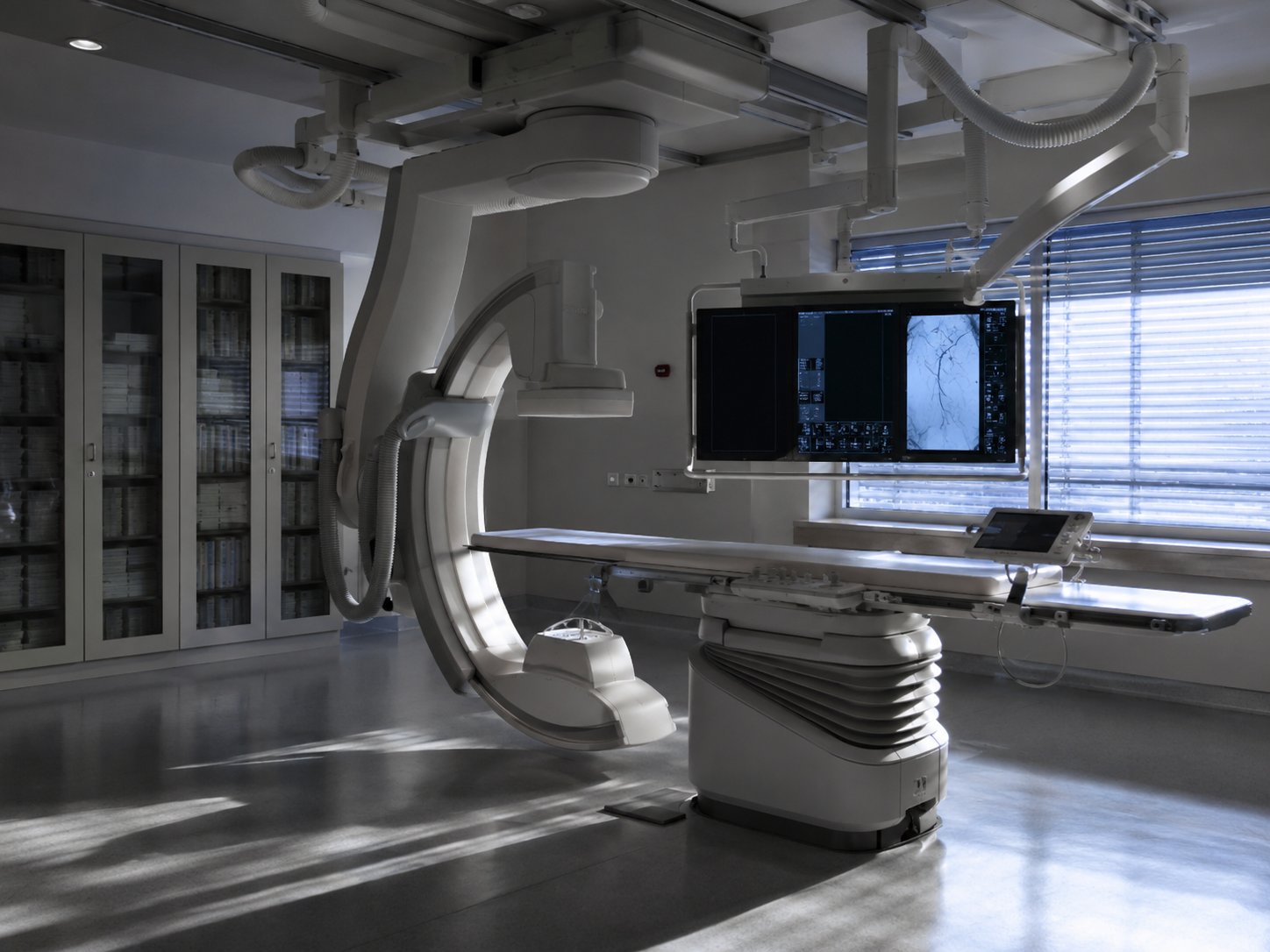

- Рентгенодиагностический комплекс. Может объединять функции рентгенографии и рентгеноскопии.
- Цифровой флюорограф. Предназначен для исследований органов грудной клетки при значительном потоке пациентов.

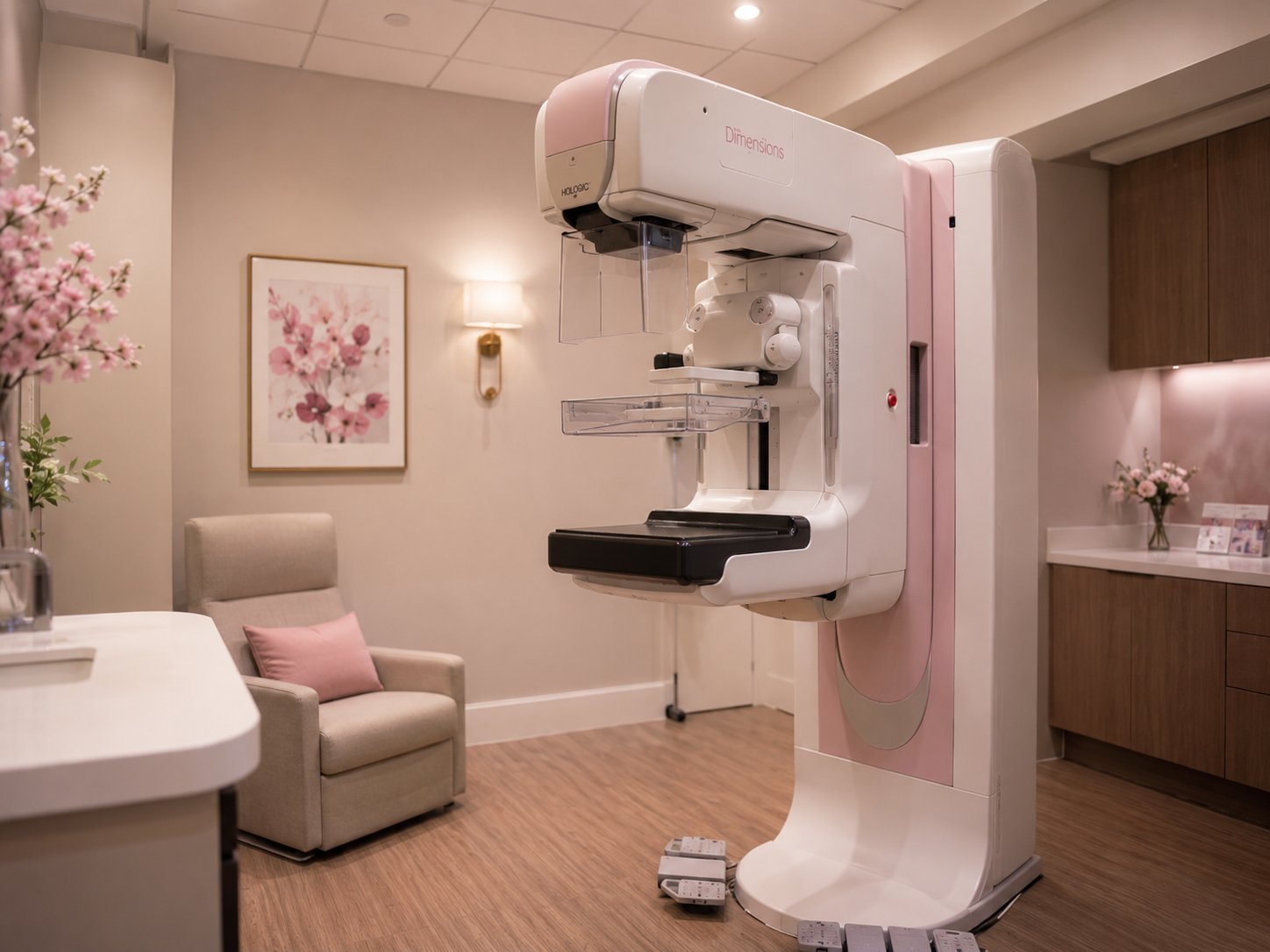

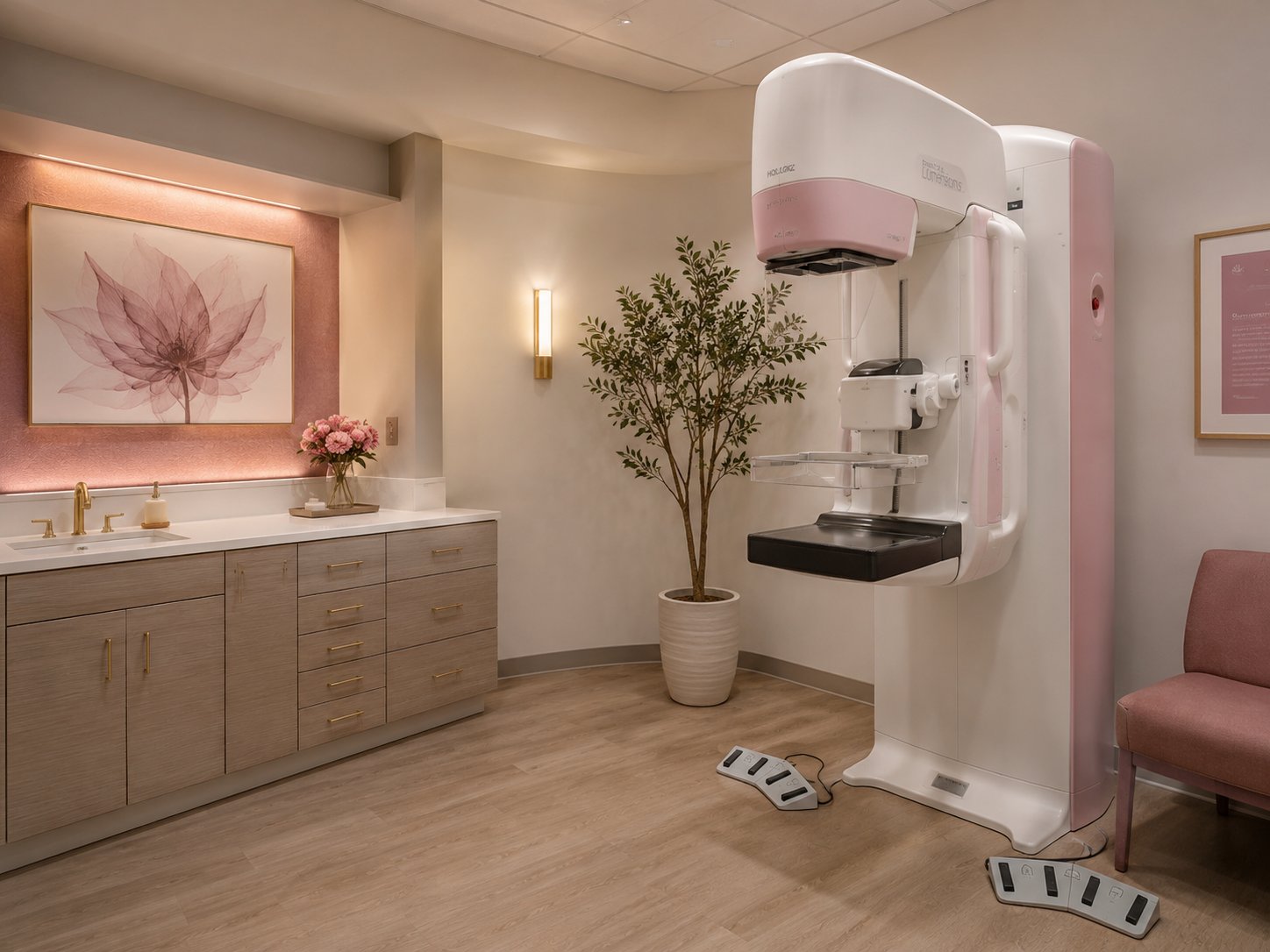

- Маммограф. Комплектуется специализированными детекторами и устройствами позиционирования.

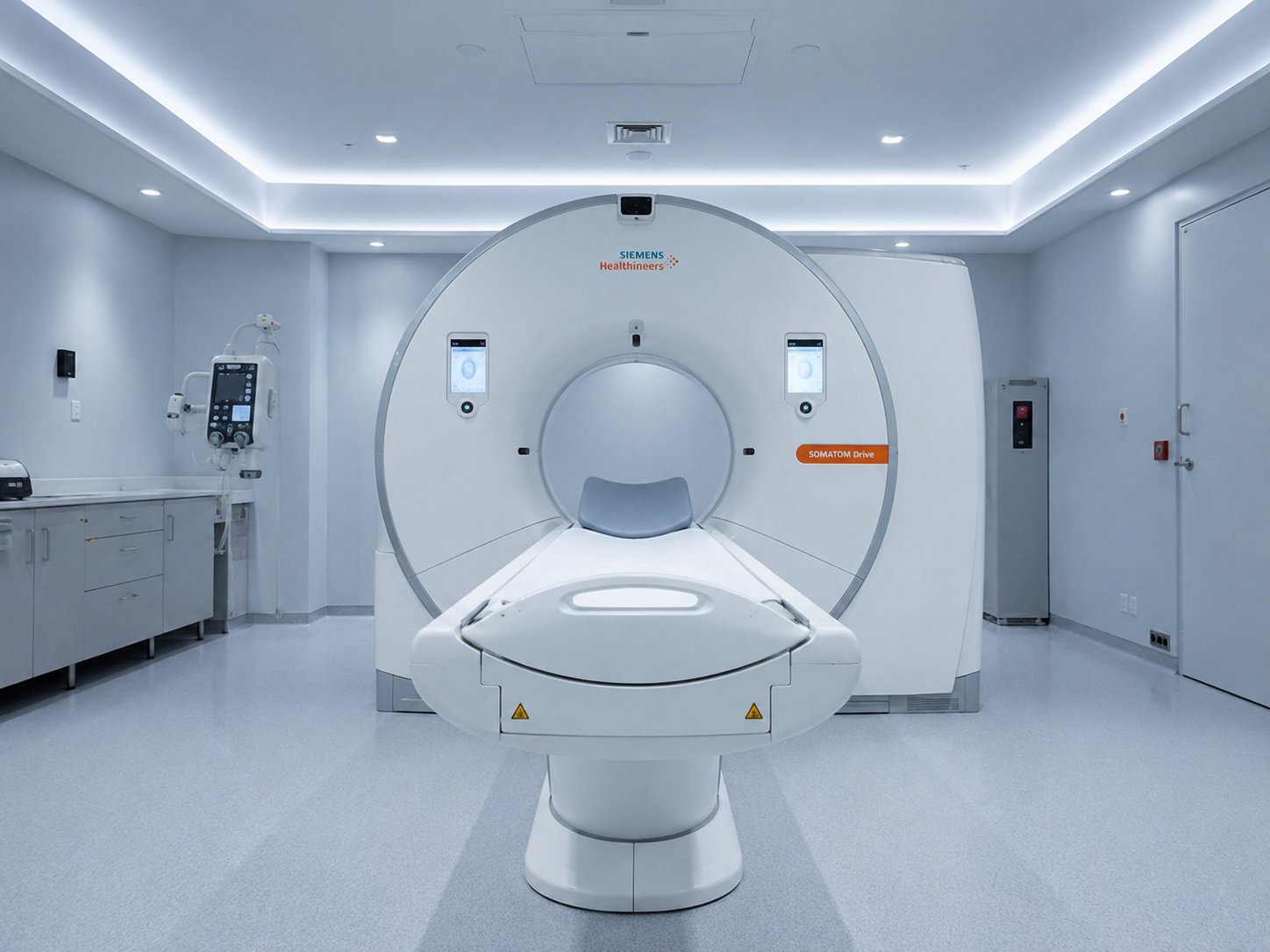

- Компьютерный томограф. Формирует послойные изображения и требует отдельной инженерной подготовки помещения.
- Палатный рентгеновский аппарат. Используется для исследований пациентов, которых невозможно доставить в стационарный кабинет.
- Передвижная система с С-дугой. Применяется для рентгенологического контроля во время операций и отдельных процедур.
Один универсальный аппарат не всегда может заменить несколько специализированных систем. Состав подразделения необходимо связывать с перечнем медицинских услуг и фактическими маршрутами пациентов.
Выбор рентгеновского аппарата
Если медицинская организация планирует купить рентгеновский аппарат, начинать следует не с сравнения цены, а с подготовки технического задания. При выборе оценивают:
- Перечень исследований. Необходимо определить анатомические области, положения пациента и специальные укладки.
- Планируемую нагрузку. От количества исследований в смену зависят мощность генератора, ресурс трубки и требования к производительности детектора.
- Тип приёмника изображения. Цифровой плоскопанельный детектор ускоряет получение снимков и упрощает передачу данных.
- Конструкцию штатива. Напольные, потолочные и комбинированные системы предъявляют разные требования к помещению.
- Диапазон перемещений. Важно оценить удобство исследования пациентов на каталках, в креслах и с ограниченной подвижностью.
- Автоматизацию позиционирования. Моторизованные движения и предустановленные программы сокращают время подготовки.
- Интеграцию с информационными системами. Аппарат должен передавать изображения и данные исследования в используемую инфраструктуру.
Технические характеристики необходимо оценивать вместе с комплектацией. Одинаковая модель может поставляться с разными детекторами, штативами, рабочими станциями и программными функциями.
Цифровые детекторы
Качество и скорость работы кабинета во многом зависят от системы получения изображения. При выборе детектора учитывают не только его размер. Значение имеют:
- Рабочее поле. Оно должно подходить для выполняемых исследований.
- Проводное или беспроводное подключение. Беспроводной детектор удобнее перемещать, но требует контроля заряда аккумуляторов.
- Масса корпуса. Тяжёлый детектор сложнее использовать при палатных исследованиях и нестандартных укладках.
- Защита от нагрузки. Необходимо учитывать возможность исследования пациентов непосредственно на детекторе.
- Время получения изображения. Этот показатель влияет на пропускную способность кабинета.
- Наличие резервного детектора. При высокой загрузке резерв снижает риск остановки работы из-за неисправности основного устройства.
Следует заранее уточнить стоимость аккумуляторов, зарядных станций и возможной замены детектора. Эти расходы влияют на общую стоимость владения системой.
Рабочие станции и хранение изображений
Цифровой кабинет требует информационной инфраструктуры. Полученный снимок должен быть связан с данными пациента, передан врачу и сохранён на установленный срок. Для работы используют:

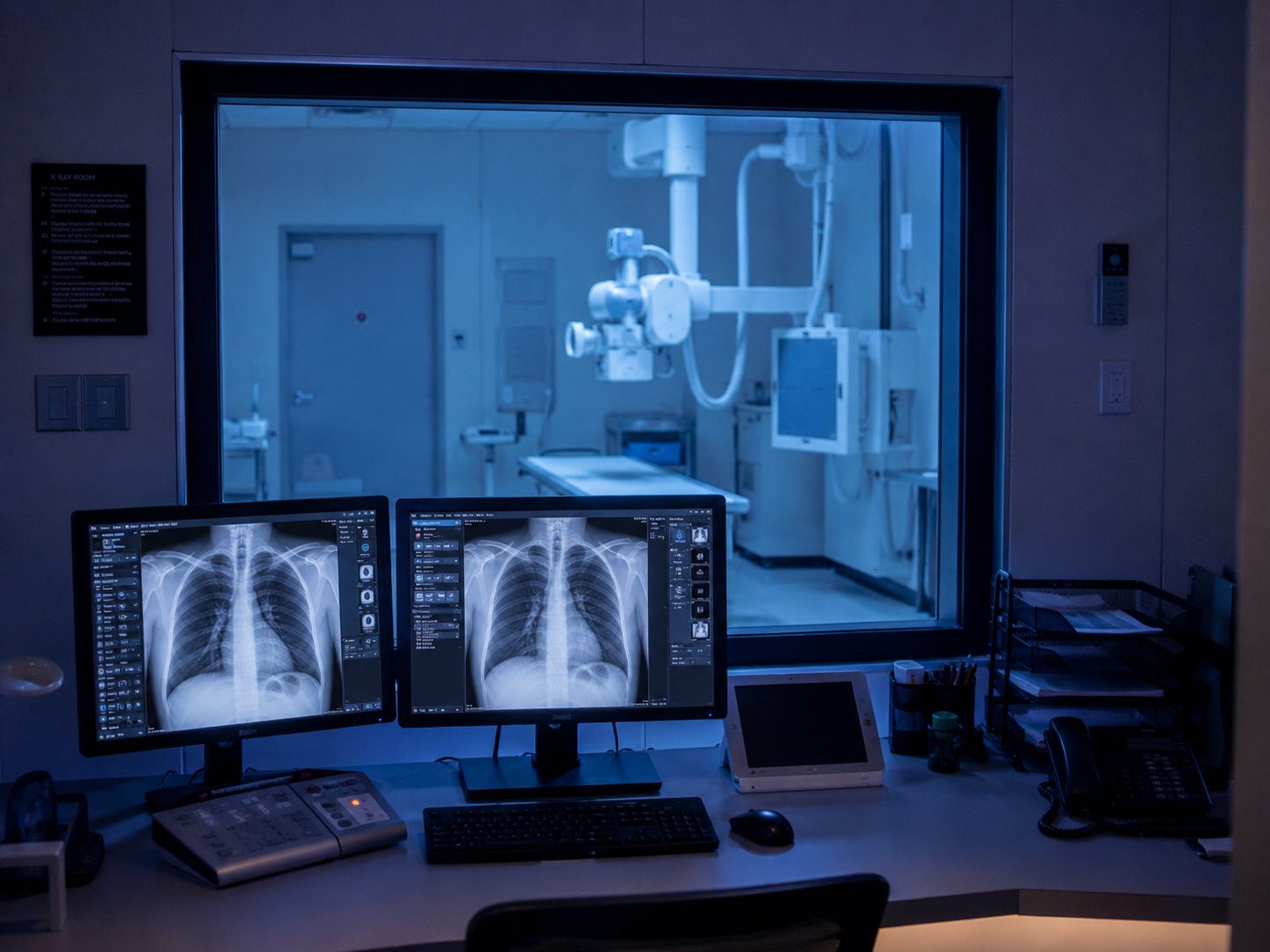

- Рабочее место рентгенолаборанта. Предназначено для регистрации исследования, управления аппаратом и первичной проверки изображения.

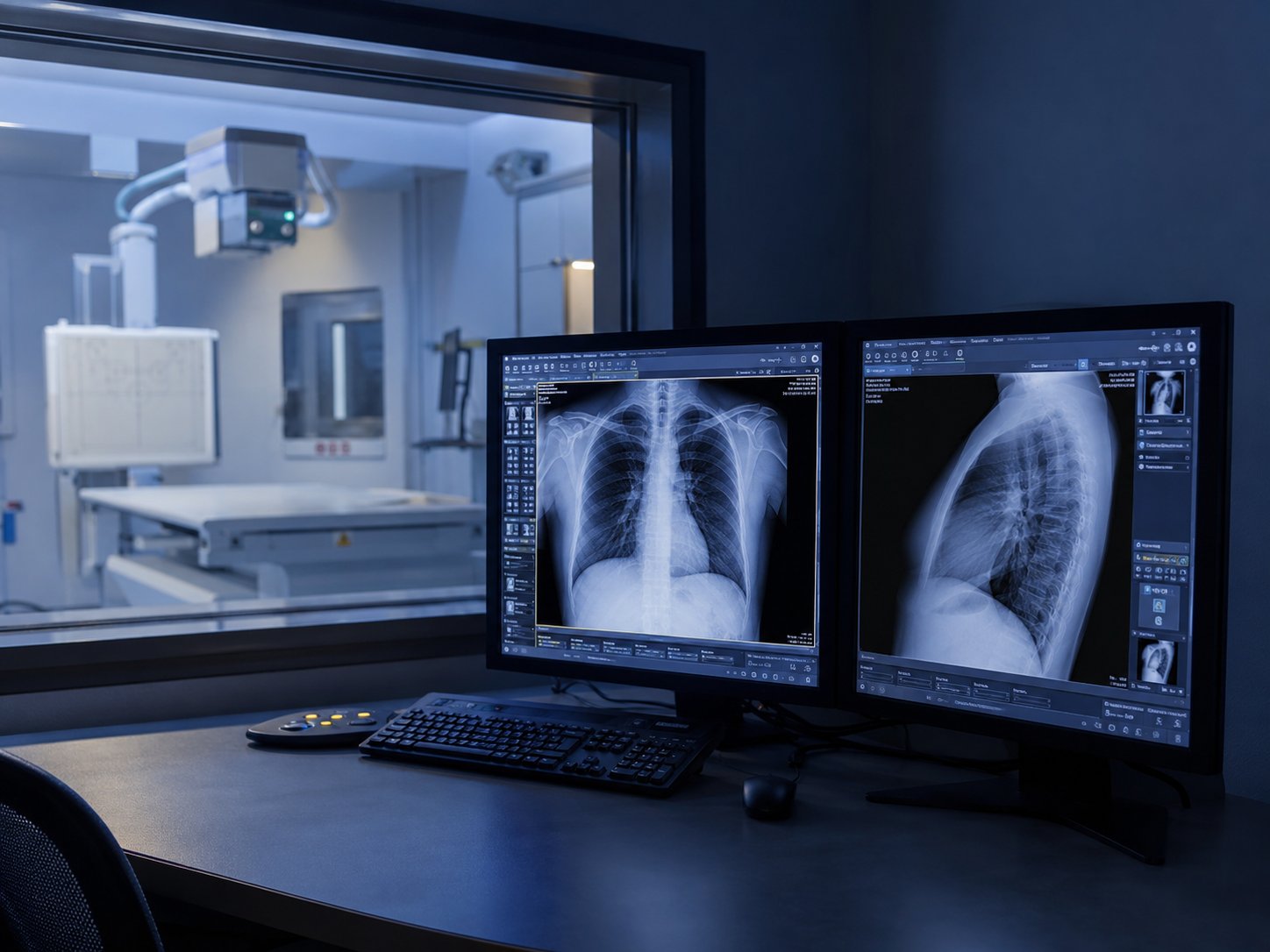

- Диагностическую станцию врача. Комплектуется программным обеспечением и мониторами для анализа снимков.
- Систему хранения изображений. Обеспечивает централизованное архивирование и доступ к исследованиям.
- Систему управления исследованиями. Помогает распределять задания и связывать изображения с медицинской документацией.
- Серверное оборудование. Производительность и объём хранения рассчитывают по числу исследований и сроку архивации.
- Резервное копирование. Защищает диагностические данные от потери при техническом сбое.
Перед закупкой проверяют поддержку формата DICOM и возможность интеграции с действующей медицинской информационной системой. В стандартах оснащения рентгеновских кабинетов предусмотрены цифровые рабочие места и серверное хранение изображений.
Оснащение кабинета
Кроме диагностической системы, в помещении размещают изделия для позиционирования пациента, организации работы персонала и выполнения санитарных требований.
В комплектацию могут входить:
- стол или кушетка для пациента;
- стойка для снимков;
- подставки и ступени;
- средства иммобилизации;
- передвижная каталка;
- кресло для транспортировки;
- медицинские шкафы;
- столы и стулья;
- бактерицидное оборудование;
- средства связи с процедурной;
- устройства для печати изображений;

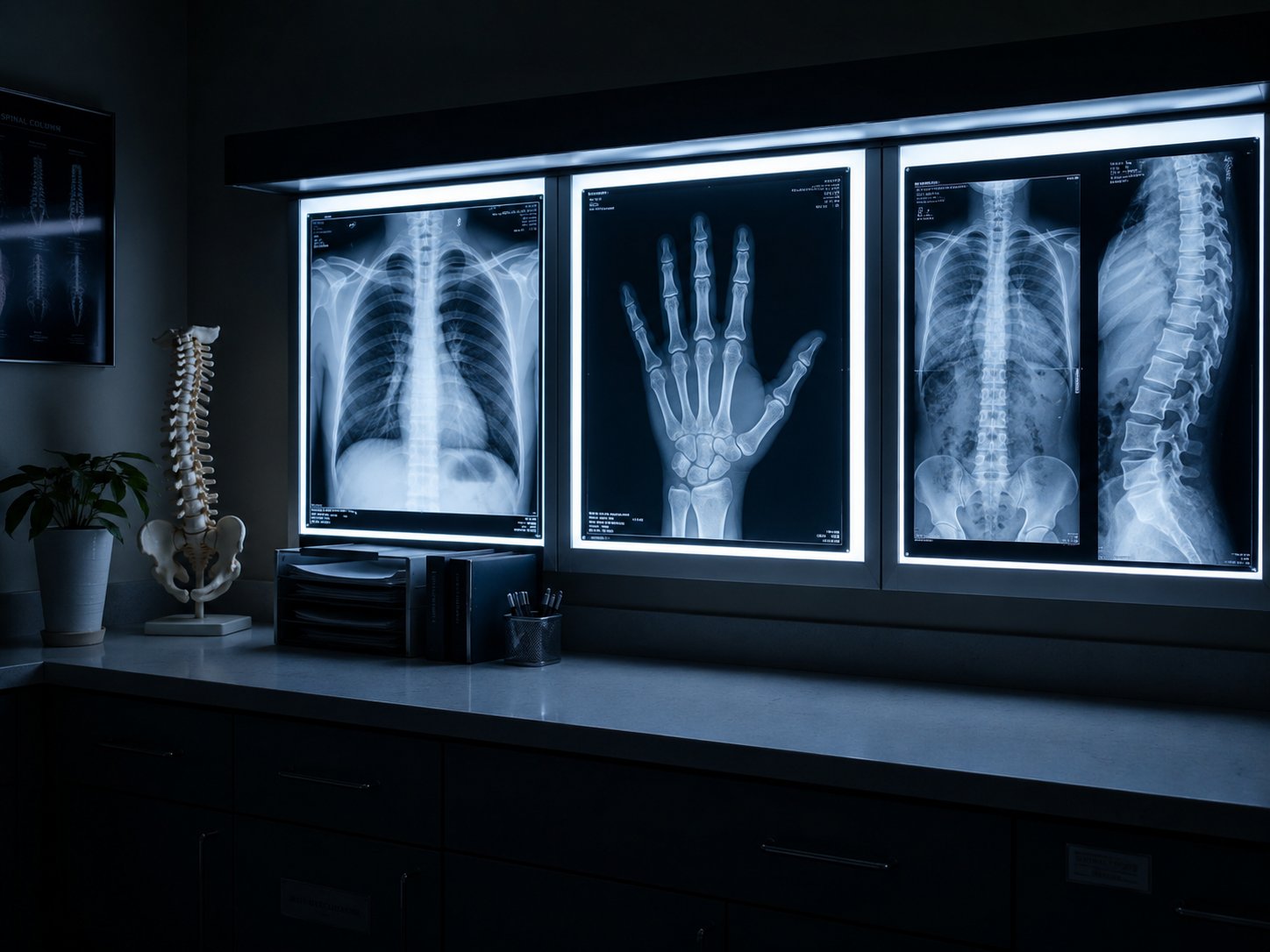

- негатоскоп при работе с плёночным архивом.
Состав вспомогательных изделий зависит от типа кабинета. Оборудование необходимо располагать так, чтобы не ограничивать движения аппарата и доступ персонала к пациенту.
Радиационная защита
Проектирование рентгеновского кабинета проводят с учётом мощности аппарата, направления излучения, расположения соседних помещений и режима эксплуатации. Предусматривают:
- Стационарную защиту. Стены, двери, окна и смотровые проёмы должны обеспечивать расчётное ослабление излучения.
- Защитную ширму. Она используется для размещения персонала во время экспозиции, если это предусмотрено проектом.
- Индивидуальные защитные изделия. Применяются фартуки, воротники, юбки, перчатки и другие средства в зависимости от вида исследований.
- Световую сигнализацию. Она предупреждает о включении аппарата и проведении исследования.
- Контрольные приборы. Средства дозиметрии применяются в соответствии с организацией радиационного контроля.
- Защиту пациентов. Размеры и виды изделий подбирают с учётом выполняемых исследований и категорий пациентов.
Защитные изделия необходимо хранить без перегибов и регулярно проверять их состояние. Проект защиты разрабатывают под конкретную модель аппарата и планировку помещения.
Инженерная подготовка
Рентгеновский аппарат предъявляет требования к электроснабжению, климату и конструкциям здания. Инженерные параметры необходимо получить до ремонта кабинета. Проверяют:
- Выделенную электрическую мощность. Параметры сети должны соответствовать требованиям производителя.
- Заземление. Оно необходимо для безопасной эксплуатации диагностической системы.
- Стабильность питания. Для чувствительной электроники могут потребоваться дополнительные защитные устройства.
- Вентиляцию и охлаждение. Оборудование выделяет тепло, поэтому необходимо поддерживать допустимую температуру.
- Несущую способность перекрытий. Это особенно важно для тяжёлых аппаратов и потолочных штативов.
- Ширину дверных проёмов. Необходимо заранее предусмотреть маршрут доставки крупных компонентов.
- Сетевые подключения. Рабочие станции и серверы должны быть подключены к защищённой информационной инфраструктуре.
Монтаж оборудования после завершения неподготовленного ремонта часто приводит к дополнительным расходам. Оптимально согласовать модель аппарата и проект помещения до начала строительных работ.
Мобильные рентгеновские системы
Палатные аппараты используются в реанимации, интенсивной терапии, операционных и других подразделениях, где транспортировка пациента затруднена.
При выборе учитывают:
- массу и манёвренность системы;
- удобство перемещения по коридорам;
- ёмкость аккумулятора;
- мощность генератора;
- совместимость с цифровым детектором;
- скорость подготовки к исследованию;
- возможность передачи изображений по сети;
- средства фиксации детектора и принадлежностей.
Передвижной аппарат не заменяет стационарный кабинет, но дополняет его и помогает организовать исследования для маломобильных пациентов.
Стандарт оснащения рентгенологии зависит от структуры подразделения, видов исследований, потока пациентов и технических возможностей здания. Основной аппарат необходимо подбирать вместе с детекторами, рабочими станциями, сервером, защитными изделиями и инженерной инфраструктурой. Подробная спецификация, предварительная подготовка помещения и доступный сервис помогают своевременно открыть кабинет и обеспечить стабильную работу диагностического оборудования.
