ST - 1212
Стресс-система
Представлена в двух вариантах:

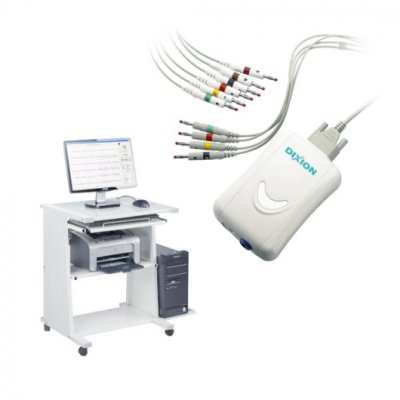

Система для проведения нагрузочных тестов ST-1212 включает компьютерный электрокардиограф, программное обеспечение для стресс-теста, персональный компьютер, а также комплект принадлежностей для проведения стресс-теста.
В состав стресс системы входит также современная беговая дорожка или велоэргометр, обеспечивающая/ий плавный запуск и наращивание скорости, что позволяет пациентам легко адаптироваться к режиму нагрузки.
Беговая дорожка или велоэргометр подключается к персональному компьютеру через интерфейс RS-232, врач выбирает в программе стресс-теста один из стандартных протоколов или может создать собственный протокол.
Стресс-система ST-1212 Dixion обладает следующими опциями:
- Автоматическая коррекция базовой линии для обеспечения стабильной записи ЭКГ;
- Отображение в реальном времени на дисплее 3/6/12 отведений ЭКГ и трендов ST;
- Анализ усредненных комплексов, трендов и полной записи ЭКГ;
- Стандартное выявление аритмий;
- Встроенные протоколы для стресс-тестов, возможность создания собственного протокола;
- Управление тредмиллом, велоэргометром и монитором для измерения давления;
- Готовые форматы отчетов;
- Сохранение всех данных на жестком диске, возможность в любой момент просмотра и распечатки данных стресс-теста;
- Неограниченная база данных пациентов.
Требования к ПК:
| Операционная система: | Windows 2000 или ХР |
CPU: | Pentium P4, Celeron D 310 или выше |
RAM: | 256 МБ или выше |
HDD: | 40 Гб или выше |
Интерфейс: | Минимум 2 USB порта |
Программное обеспечение для стресс-теста:
- Обширная база данных. Позволяет вводить данные пациента, причины проведения теста, анамнез. Поиск в базе данных возможен по ИНН Пациента, Фамилии, возрасту и др.
- Позволяет устанавливать предельно допустимые ограничения по ЧСС для каждого пациента.
- В программное обеспечение включены несколько стандартных протоколов нагрузки. Пользователь самостоятельно может добавить удобный для него протокол нагрузки.
- В процессе проведения исследования окно реальной ЭКГ обеспечивает постоянное отображение 12 отведений ЭКГ с возможностью изменения параметров скорости, чувствительности и коррекции базовой линии, внесения комментариев и немедленной распечатки.

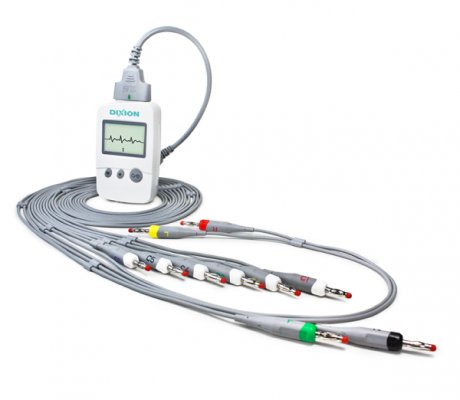

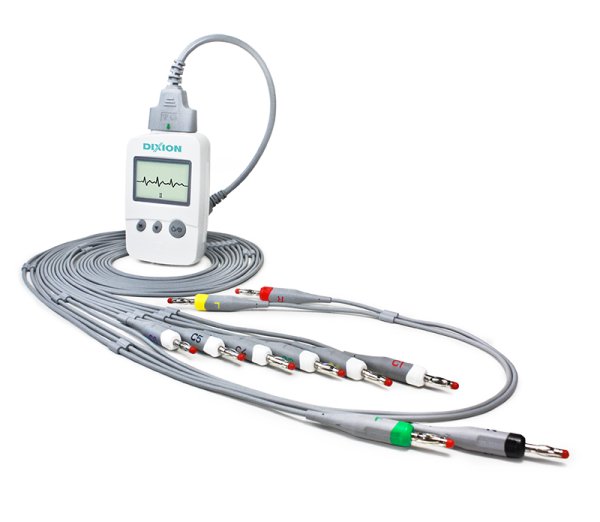

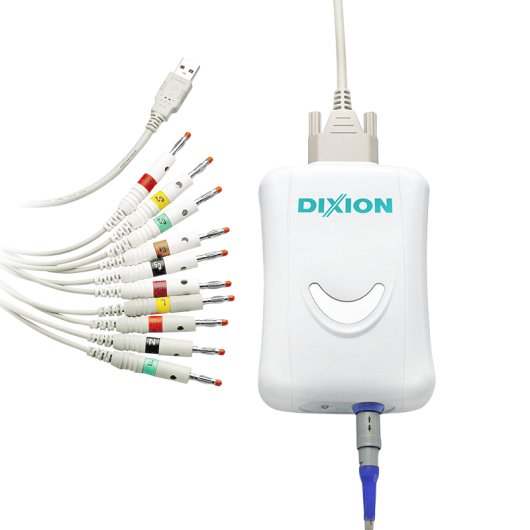

Технические характеристики:
| Размеры модуля регистрации ЭКГ: | 148 мм (д) х 100 м (ш) х 40 мм (в) |
| Вес: | 210 г |
| Соединение с ПК: | Через USB |
| Питание: | DC 5 В через USB порт |
| Входной контур: | Изолированный входной контур, защита от кардиостимулятора и дефибрилляции |
| Отведения: | 12 стандартных отведений |
| Режим регистрации: | одновременно 12 отведений |
Частота дискретизации: | 1000 Гц |
Диапазон входного сигнала: | ±5 мВрр |
Временная константа: | >3,2 с |
Частотная характеристика: | 0,005 Гц – 150 Гц |
Чувствительность: | 2.5, 5, 10, 20 (мм/мВ) |
Входной импеданс: | 500 МОм (10 Гц) |
Ток утечки на пациента: | <0,00001 А (220 – 240 В) |
Фильтр: | Фильтр от мышечных помех ЭМГ: 25Гц/35Гц/45Гц/выкл. |
Коэффициент ослабления синфазного сигнала | >110 дБ |
Отведение ритма: | Одно или три по выбору |
Стандарт безопасности | IEC II/CF |
Параметры, отображаемые на дисплее: | 3/6/12 каналов ЭКГ |
Печать отчета: | Отчет по ступени: медианы, фрагменты ЭКГ |

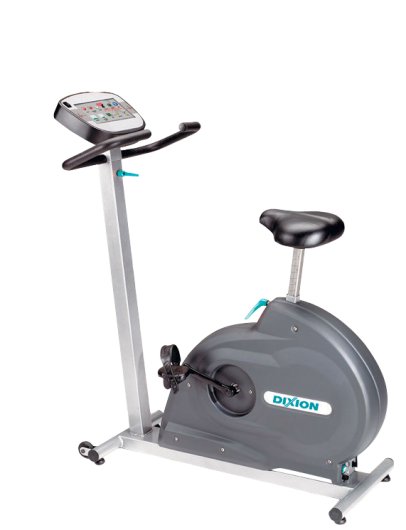

Велоэргометр
| Диагональ LCD экрана | 4,3" |
| Диапазон скорости | 30–130 об/мин |
| Максимально допустимая нагрузка | 180 кг |
| Регулировка высоты установки седла, механически | Наличие |
| Установка руля | Угол вращения 360° |
| Программы стресс-тестов | 5 |
| Нагрузка, независимо от скорости | 20–999 Вт |
| Встроенный интерфейс RS232 для подключения к ПК | Наличие |

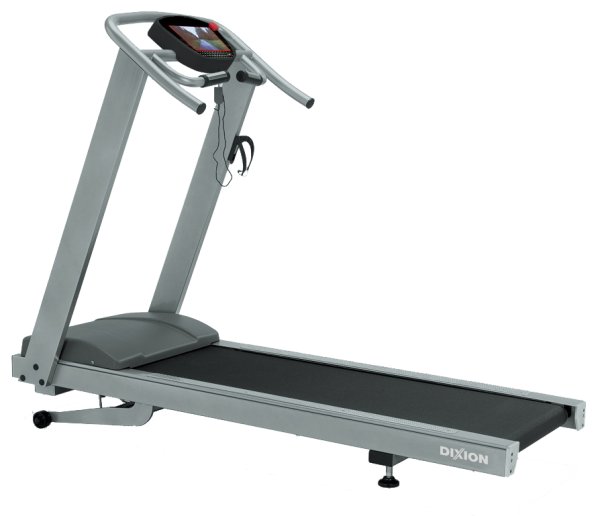

Беговая дорожка медицинская (тредмил)
В состав стресс-системы может входить новая медицинская беговая дорожка, обеспечивающая плавный запуск и нарастание скорости, что позволяет пациентам легко адаптироваться к режиму нагрузки. Беговая дорожка подключается к персональному компьютеру через интерфейс RS-232, врач может выбрать в программе один из стандартных протоколов нагрузки или создать собственный протокол.
Длина рабочей поверхности подвижного полотна в 162 см и удобные перила обеспечивают безопасность пациента во время всего теста. Изменение уровня подъема дорожки от 0 до 22 градусов помогает задавать необходимый уровень нагрузки.
Физические характеристики:
Вес: | 172 кг |
Рабочая поверхность: | 52 см (ш) х 162 см (д) |
Размеры тредмилла: | 215 см (д) х 84 см (ш) х 140 см (в) |
Требования к питанию
Напряжение: 220±15% (50 или 60 Гц).
Технические характеристики
| Отображаемые параметры на экране | скорость, угол подъема, время, расстояние |
| Плавная регулировка угла наклона | Наличие |
| Плавная регулировка скорости движения ленты | Наличие |
| Диапазон угла наклона | От 0% до 22% |
| Максимально допустимая нагрузка | 150 кг |
| Встроенный интерфейс RS232 для подключения к ПК | Наличие |
| Кнопка экстренной остановки | Наличие |
