Тренажер ходьбы «Биокинект»

Обзор

Тренажер ходьбы «Биокинект» представляет собой современный диагностико-реабилитационный комплекс, предназначенный для восстановления пациентов с различными двигательными нарушениями.

В основе системы используются инновационные беспроводные биомеханические сенсоры, обеспечивающие комплексный анализ параметров ходьбы во время тренировки на беговой дорожке (тредмиле). Система осуществляет точную регистрацию:

• временных и пространственных характеристик шагового цикла
• амплитуды движений в суставах (гониограмма)
• ударных нагрузок на нижние конечности
• биоэлектрической активности мышц (ЭМГ)

На основании полученных данных проводится коррекция паттерна ходьбы с применением методов биологической обратной связи (БОС) и функциональной электростимуляции (ФЭС). Все результаты обследований и тренировок автоматически сохраняются в персональную базу данных пациента, что позволяет объективно оценивать динамику восстановительного процесса.

Комплектация и внешний вид оборудования могут варьироваться. Для получения точной информации обращайтесь к менеджеру.

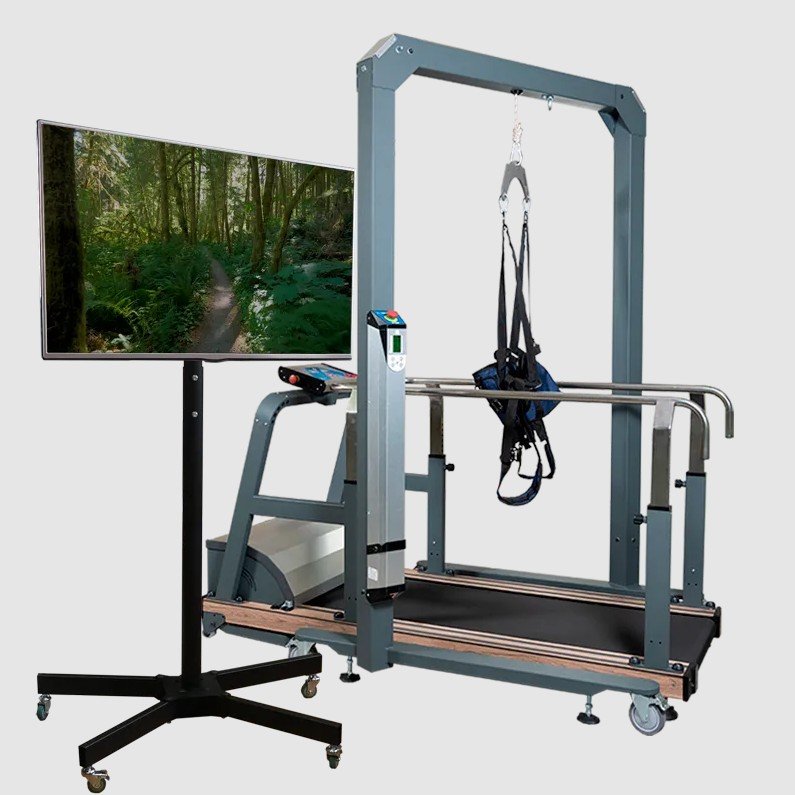

Состав комплекса:

• Беговая дорожка "Тредмил"
• Разгрузка веса пациента
• Сенсор биомеханический
• Система БОС

Области применения

Неврология

• Реабилитация постинсультных состояний
• Лечение последствий ЧМТ (сотрясения головного мозга)
• Терапия болезни Паркинсона
• Коррекция дисциркуляторных энцефалопатий
• Лечение гиперкинезов, парезов и параличей
• Реабилитация пациентов с ДЦП

Травматология

• Диагностика асимметрий ОДА
• Выявление аномалий суставов и позвоночника
• Подбор и адаптация ортезов/протезов

Ортопедия

• Оценка функции вестибулярного аппарата
• Анализ постурального контроля

Кардиология

• Выявление состояний алкогольного/наркотического опьянения

Лечебная физкультура

• Мониторинг эффективности реабилитационных программ

Спортивная медицина

• Диагностика и восстановление спортсменов
• Оценка статодинамической устойчивости (СДУ)
• Контроль техники выполнения упражнений
• Анализ переносимости тренировочных нагрузок

Основные преимущества

1. Универсальность применения - комплекс сочетает диагностические и реабилитационные функции, обеспечивая полный цикл восстановительных процедур.
2. Комплексный анализ движений - система оценивает более 30 параметров шага, включая электромиографию (ЭМГ) для детального изучения мышечной активности.
3. Инновационные технологии коррекции - адаптивная функциональная электростимуляция (ФЭС), синхронизированная с естественной мышечной активностью
4. Биологическая обратная связь (БОС) с игровыми сценариями для повышения мотивации - многоуровневая система БОС (по ЧСС, параметрам шага) с возможностью настройки сложности
5. Специализированное оборудование - реабилитационная беговая дорожка с плавной регулировкой скорости (от 0,1 км/ч)
6. Индивидуальный подход - программное обеспечение «Биомеханика Неврокор» позволяет создавать персонализированные реабилитационные программы с учетом особенностей каждого пациента.
7. Мобильная система разгрузки веса:

• Автономное питание
• Точный датчик нагрузки
• Набор эластичных подвесов для безопасной тренировкиИндивидуальный подход

Программное обеспечение «Биомеханика Неврокор» позволяет создавать персонализированные реабилитационные программы с учетом особенностей каждого пациента. Все данные сохраняются в электронной базе для отслеживания динамики восстановления.

Клиническая биомеханика

Тренажер ходьбы «Биокинект®» с использованием входящих в комплект биомеханических датчиков обеспечивает объективную функциональную диагностику нарушений походки и клинический анализ движений. Система регистрирует ключевые параметры двигательной активности: временные и пространственные характеристики шага, амплитуду движений в суставах (сгибание-разгибание, отведение-приведение, ротация) и сегментах тела, трехплоскостные движения таза, а также ударные нагрузки на нижние конечности.

Особенностью системы является анализ циклических движений при ходьбе с автоматизированным выделением фаз шагового цикла. Это позволяет проводить сравнение полученных данных с нормативными показателями и выявлять асимметрии. Результаты исследования представлены в наглядной форме: графики гониограмм, таблицы угловых значений, схематические изображения скелетной модели.

Такая комплексная оценка дает врачу возможность:

• проводить углубленный анализ функциональных изменений опорно-двигательного аппарата
• объективно оценивать эффективность проводимого лечения
• отслеживать динамику восстановительных процессов
• принимать обоснованные решения о коррекции реабилитационной программы

Получаемые данные обеспечивают высокую точность диагностики и позволяют персонализировать процесс реабилитации.

ЭМГ-диагностика

Комплекс «Биокинект»® оснащен системой поверхностной электромиографии (ПЭМГ), которая синхронно с биомеханическими исследованиями регистрирует и анализирует электрическую активность поверхностно расположенных мышц во время движения.

Ключевые возможности ПЭМГ:

• Прямая оценка состояния мышц
• Измерение мышечных характеристик
• Объективный контроль эффективности лечения
• Фиксация параметров тренировок
• Помощь в активации целевых мышц
• Оптимизация спортивных нагрузок
• Исследование мышечных реакций в эргономике

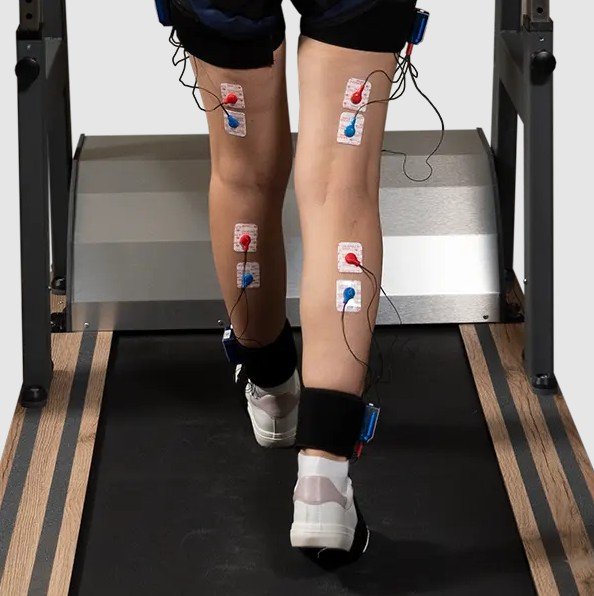

ЭМГ-каналы интегрированы в датчик «Бисенс», что делает исследование удобным как для врача, так и для пациента. Методика позволяет оценить сократительную способность мышц при различных патологиях опорно-двигательного аппарата. Синхронизация ЭМГ-данных с фазой шага обеспечивает точную настройку функциональной электростимуляции (ФЭС), воздействуя на мышцы в период их естественной активности.

Визуализация результатов:

• Графики нативной, огибающей и усредненной ЭМГ
• Синхронизация с циклом движений для анализа фаз активности
• 3D-модель скелета с мышцами
• Видеопросмотр исследования с анимацией 3D-модели, гониограммами и миограммами

Это обеспечивает комплексный анализ мышечной активности и повышает точность реабилитационных мероприятий.

Функциональная электрическая стимуляция (ФЭС)

Метод функциональной электрической стимуляции (ФЭС), появившийся в начале 1960-х годов, представляет собой современный подход к восстановлению двигательных функций. В отличие от традиционной электростимуляции мышц, ФЭС направлена на восстановление не отдельных мышечных групп, а целостных двигательных актов.

Принцип действия ФЭС основан на подаче электрических импульсов особой формы, которые точно синхронизированы с естественным циклом мышечного сокращения и совпадают с фазой физиологической активности мышц. Этот метод особенно эффективен при таких распространенных патологиях, как:

• последствия церебрального инсульта
• детский церебральный паралич (ДЦП)
• периферические и центральные парезы и параличи различного происхождения

Тренажер ходьбы «Биокинект» оснащен системой адаптивной ФЭС, которая в сочетании с биологической обратной связью (БОС) позволяет:

• стимулировать мышцы в фазе их естественной активности во время ходьбы
• улучшать функциональное состояние мышечной системы
• корректировать патологические двигательные стереотипы
• формировать правильные двигательные паттерны

Компактный датчик «Траст-М» со встроенным каналом ФЭС отличается малыми габаритами и весом. Его эргономичная конструкция обеспечивает:

• удобную фиксацию на теле пациента
• минимальное количество проводов
• полную свободу движений

Комплекс «Биокинект» может применяться для ФЭС-терапии как в автономном режиме (при выполнении ходьбы или специальных упражнений), так и в комбинации с различными реабилитационными тренажерами:

• беговая дорожка (тредмил), входящая в комплект
• велотренажеры для верхних и нижних конечностей
• другие виды активных и пассивных тренажерных систем

Такая универсальность делает «Биокинект» эффективным инструментом в реабилитационной практике различных медицинских учреждений.

БОС-тренировка

Метод биологической обратной связи (БОС) представляет собой современный подход к восстановлению двигательных функций, основанный на принципе «физиологического зеркала». В ходе тренировки пациент получает визуальную или звуковую информацию о своих физиологических показателях в реальном времени, что позволяет обучаться как сознательной, так и бессознательной регуляции движений.

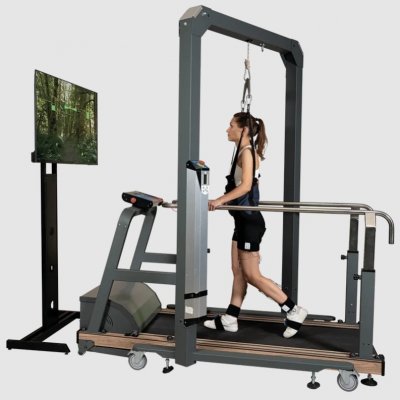

Тренажер ходьбы «Биокинект» эффективно применяет технологию БОС для реабилитации пациентов с нарушениями опорно-двигательного аппарата. Особенностью системы является специально разработанная виртуальная среда «Увлекательная прогулка», которая:

• реализуется через 3D-монитор или шлем виртуальной реальности
• создает эффект полного погружения
• повышает мотивацию пациента, превращая тренировку в увлекательный процесс

В виртуальной среде пациент наблюдает за своими движениями от третьего лица, что создает эффект «наблюдения-подражания». Такой подход особенно эффективен для восстановления после инсульта, так как активирует зеркальные нейроны и повышает нейропластичность мозга.

Основные параметры БОС-тренировки:

• Кинематика движений
• Характеристики шага
• Ротационные движения в суставах
• Симметрия движений
• ЭМГ-активность мышц

Во время тренировки система создает визуальный шаблон правильной ходьбы, помогая пациенту контролировать скорость, ширину и симметрию шага. Особое внимание уделяется анализу ЭМГ-активности, что позволяет:

• восстанавливать нормальную фазовую активность мышц
• увеличивать амплитуду мышечных сокращений
• применять различные методики коррекции (по амплитуде, ритмичности, фазовой активности)

Комплекс «Биокинект» сочетает передовые технологии виртуальной реальности с точным биомеханическим анализом, обеспечивая высокую эффективность реабилитационного процесса.

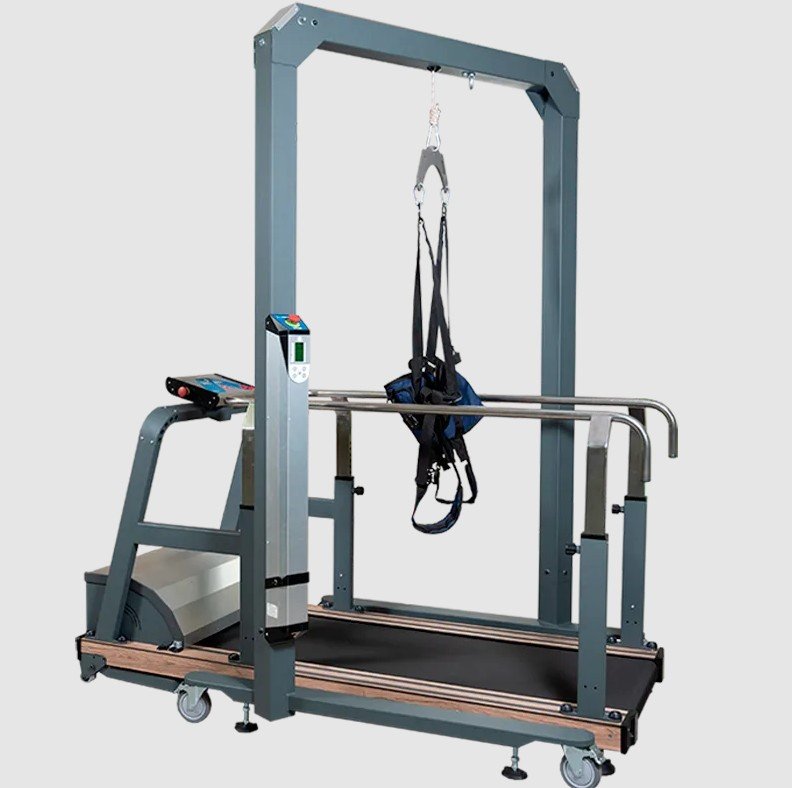

Тренажерный модуль

В состав реабилитационного комплекса «Биокинект»® входит специализированная беговая дорожка (тредмил), разработанная с учетом потребностей пациентов с тяжелыми двигательными нарушениями. Дорожка оснащена плавной регулировкой скорости от 0,1 км/ч, что позволяет использовать ее для реабилитации пациентов, не способных самостоятельно стоять и передвигаться. Управление тредмилом осуществляется с персонального компьютера, при этом доступны различные встроенные программы тренировок.

Конструктивные особенности беговой дорожки включают:

• Телескопические поручни с регулировкой по высоте для пациентов разного роста
• Амортизирующее беговое полотно, снижающее нагрузку на суставы
• Систему экстренной остановки
• Пандус для удобного доступа пациентов на колясках

Важным компонентом комплекса является мобильная система активной разгрузки веса «Биокинект», которая специально разработана для облегчения реабилитационных тренировок пациентов с двигательными нарушениями. Система обеспечивает:

• Компенсацию веса тела пациента
• Поддержку равновесия в положении стоя
• Защиту от падений во время тренировки
• Функцию вертикализации для пациентов в инвалидных колясках

Панель управления системы оснащена ЖК-экраном, отображающим:

• Текущие режимы работы
• Уровень заряда аккумулятора
• Величину разгружаемого веса

Автономная аккумуляторная система позволяет продолжать реабилитационные занятия даже при отключении сетевого электропитания 220В, обеспечивая непрерывность восстановительного процесса.
